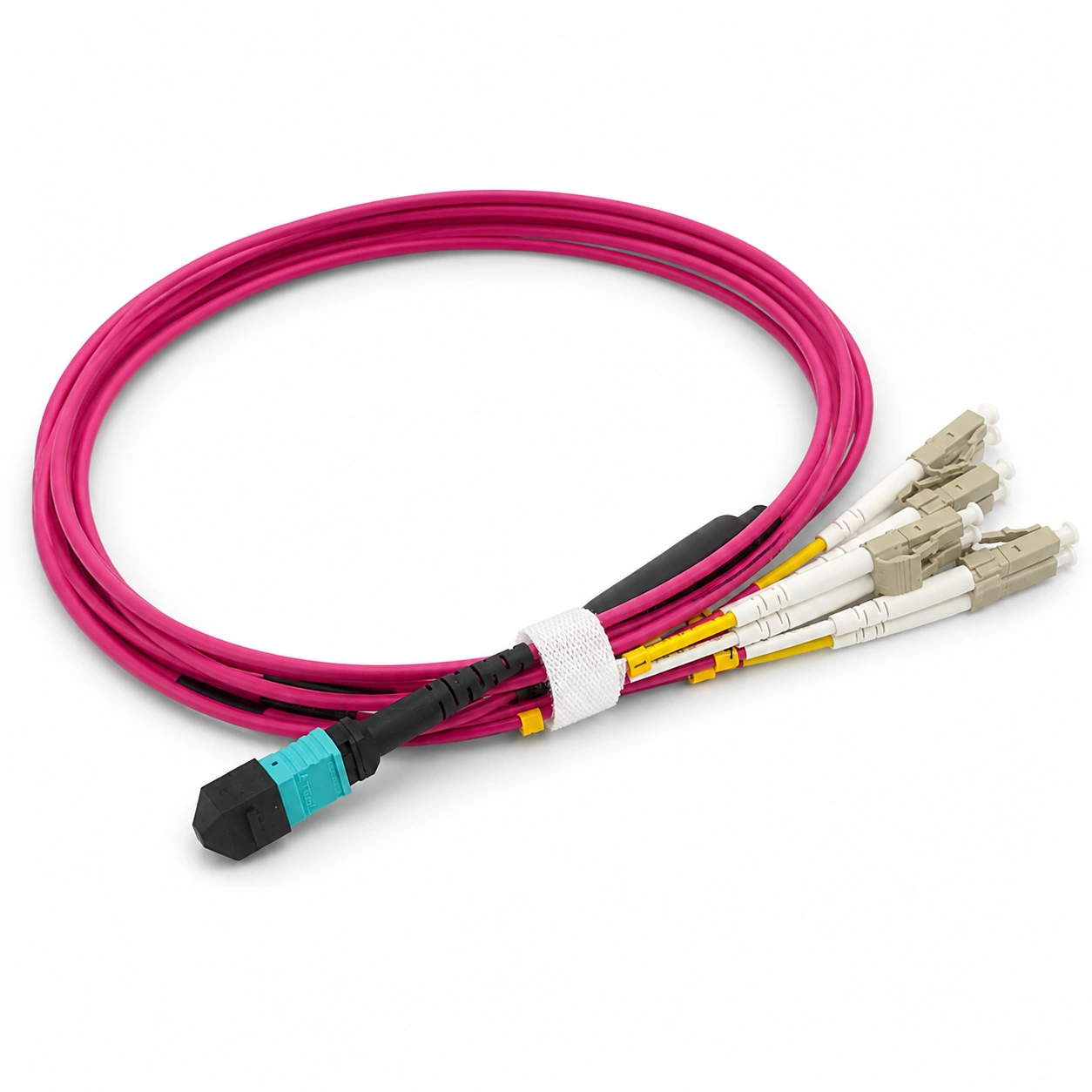

CAB-OM4-MPO-4LC

Die Polarität beschreibt, wie die einzelnen Fasern innerhalb eines MTP/MPO-Steckers von einem Ende des Kabels zum anderen zugeordnet sind. Tecowin bietet die MTP/MPO-Patchkabel in den Ausführungen Type A, Type B und Type C an. Bei Type A verläuft die Faserreihenfolge gerade durch, bei Type B ist sie gespiegelt und bei Type C sind einzelne Faserpaare gekreuzt. Die richtige Polarität ist entscheidend dafür, dass Sende- und Empfangssignale beim Aufbau eines Glasfaserlinks korrekt zueinander finden - eine falsche Polarität führt zu einer nicht funktionierenden oder gestörten Verbindung. Welcher Polaritätstyp benötigt wird, hängt von der eingesetzten Netzwerktopologie und den verwendeten Transceivern bzw. Modulen ab.

Tecowin bietet das LWL-Patchkabel MTP/MPO mit 8, 12 oder 24 Fasern pro Steckverbinder an. 8-Faser-Kabel werden häufig für den direkten Anschluss von 40G- oder 100G-QSFP-Transceivern sowie für Breakout-Anwendungen (z. B. 100G auf 4x25G) genutzt. 12- und 24-Faser-Kabel kommen vor allem in Trunk-Verkabelungen zwischen Patchpanels in Rechenzentren zum Einsatz, wo eine hohe Faserdichte auf kleinem Raum benötigt wird. Die passende Faseranzahl richtet sich nach der geplanten Netzwerktopologie und den eingesetzten Transceivern.

Male-Stecker (mit Führungsstiften) und Female-Stecker (ohne Führungsstifte) unterscheiden sich durch zwei Passstifte, die eine präzise Ausrichtung der Fasern beim Zusammenstecken gewährleisten. Ein Male-Stecker muss immer mit einem Female-Gegenstück verbunden werden - zwei Stecker des gleichen Typs können nicht direkt miteinander verbunden werden. Tecowin bietet das LWL-Patchkabel MTP/MPO in den Ausführungen Male, Female sowie Male-und-Female an, sodass die passende Kombination für Patchpanels, Kassetten oder Transceiver gewählt werden kann.

Tecowin bietet die MTP/MPO-Patchkabel in einer Standard- sowie einer Low-Loss-Ausführung (Elite) an. Bei der Standard-Ausführung liegt die Einfügedämpfung bei typisch 0,35dB und maximal 0,75dB (Singlemode) bzw. maximal 0,60dB (Multimode). Die Low-Loss-Ausführung erreicht eine typische Einfügedämpfung von 0,20dB und maximal 0,35dB, unabhängig vom Fasertyp. Die Rückflussdämpfung beträgt bei APC-Steckern mindestens 60dB und bei UPC-Steckern mindestens 50dB. Für Anwendungen mit vielen aneinandergereihten Steckverbindungen, etwa in mehrstufigen Trunk-Verkabelungen, empfiehlt sich die Low-Loss-Ausführung, da sich die Dämpfung an jeder Steckverbindung aufsummiert.

UPC (Ultra Physical Contact) und APC (Angled Physical Contact) beschreiben die Politur der Steckerendfläche. Bei UPC-Steckern ist die Endfläche leicht gewölbt und gerade geschliffen, bei APC-Steckern zusätzlich in einem Winkel von 8 Grad. Die abgewinkelte APC-Politur reduziert Rückreflexionen noch stärker als UPC und wird bevorzugt in empfindlichen Singlemode-Anwendungen eingesetzt. APC- und UPC-Stecker sind mechanisch nicht miteinander kompatibel und dürfen nicht gemischt werden.

Die Patchkabel halten einer Zugbelastung von bis zu 66N bei einer zusätzlichen Dämpfung von maximal 0,3dB stand. Bei Vibrationsbelastung im Bereich von 10-55Hz beträgt die zusätzliche Dämpfung ebenfalls maximal 0,3dB. Im Temperaturzyklustest über 21 Zyklen zwischen -40 Grad C und 75 Grad C liegt die Dämpfungsänderung bei maximal 0,3dB. Damit eignen sich die Kabel auch für mechanisch und thermisch anspruchsvolle Rechenzentrumsumgebungen.

Der statische minimale Biegeradius beträgt bei Singlemode-Fasern (OS2) 16mm und bei OM4-Multimode-Fasern 7,5mm. Eine Unterschreitung des Biegeradius führt zu erhöhter Dämpfung und kann die Faser dauerhaft schädigen. Bei der Verlegung, insbesondere bei mehradrigen Trunk-Kabeln, sollte daher stets ausreichend Spielraum für Biegungen eingeplant werden.

Tecowin konfektioniert das LWL-Patchkabel MTP/MPO kundenspezifisch in Längen von 1 bis 999 Metern. Damit lassen sich auch individuelle Trunk- und Backbone-Verkabelungen in Rechenzentren passgenau realisieren, ohne auf Standardlängen beschränkt zu sein.

Für den Außenmantel stehen PVC, OFNR (Riser), OFNP (Plenum) und LSZH zur Verfügung. PVC eignet sich für die allgemeine Innenverkabelung und bietet gute mechanische Eigenschaften sowie starke Flammwidrigkeit. OFNR-Material wird für Steigleitungen und horizontale Verkabelung in Gebäuden eingesetzt. OFNP-Material besitzt die höchste Flammwidrigkeit und ist für die Verlegung in Lüftungs- und Klimaanlagenbereichen (Plenum-Bereiche) vorgeschrieben. LSZH (Low Smoke Zero Halogen) entwickelt im Brandfall kaum Rauch und keine korrosiven Gase und ist damit die sicherste Wahl für Innen- und Außenverkabelung. Sofern bei der Bestellung kein Mantelmaterial angegeben wird, liefert Tecowin standardmäßig LSZH.

Der Außenmantel ist je nach Fasertyp farblich gekennzeichnet: Singlemode-Fasern (OS2) sind gelb, OM4-Multimode-Fasern violett ("Erika-Violet"). Diese Farbcodierung erleichtert die schnelle visuelle Unterscheidung der Fasertypen bei der Verkabelung und Fehlersuche im Rechenzentrum.

Lagerware versenden wir in der Regel innerhalb von 1-3 Werktagen ab Bestelleingang. Für zeitkritische Anforderungen - etwa bei einem Switch-Ausfall oder einem beschädigten Patchkabel in produktiven Netzwerken - bieten wir Express-Versand über UPS sowie auf Anfrage unseren Next-Business-Day-Austauschservice an. Sprechen Sie uns für eilige Bestellungen direkt an.

Auf alle Tecowin-Transceiver, DAC-Kabel und LWL-Patchkabel gewähren wir standardmäßig 5 Jahre Herstellergarantie. Auf Anfrage bieten wir Ihnen zusätzlich eine lebenslange Garantie und Next-Business-Day-Austauschservice an - ideal für geschäftskritische Infrastrukturen, in denen Ausfallzeiten minimiert werden müssen.
