CAB-OM4-LC-SC

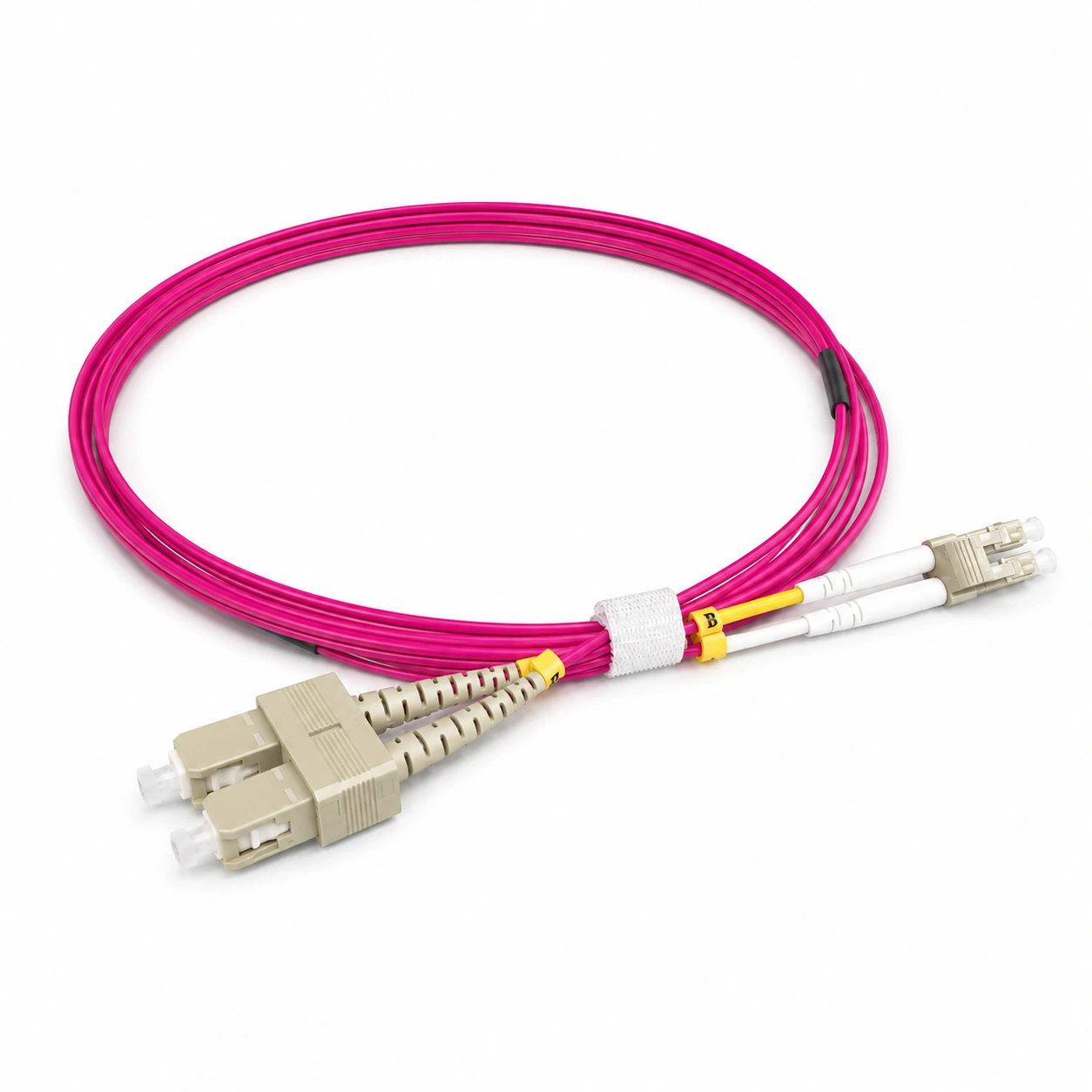

Fibre Cable, OM4 (50/125 μm), LC/UPC auf SC/UPC, duplex, violett
4700 MHz, LSZH, auf Anfrage in allen möglichen Längen lieferbar
Projektkonditionen und Händlerpreise auf Anfrage
Kompatibel zu:
CAB-OM4-LC-SC
Bitte wählen Sie Ihre gewünschte Variante
Häufig gestellte Fragen
Was ist ein LWL-Patchkabel und wofür wird es eingesetzt?
Ein LWL-Patchkabel (Lichtwellenleiter-Patchkabel) ist ein konfektioniertes Glasfaserkabel mit vorinstallierten Steckern an beiden Enden, das zur Verbindung aktiver Netzwerkkomponenten wie Switches, Router, Transceiver und Patchpanels dient. Das LWL-Patchkabel LC/SC von Tecowin ist beidseitig mit LC- oder SC-Steckern konfektioniert und in Multimode (OM4) sowie Singlemode (OS2) erhältlich. Typische Einsatzgebiete sind Rechenzentren, Serverräume, Gebäudeverkabelungen und FTTx-Anwendungen.
Was ist der Unterschied zwischen Singlemode (OS2) und Multimode (OM4) beim LWL-Patchkabel?
Singlemode-Fasern (OS2) haben einen sehr kleinen Kerndurchmesser und übertragen Licht auf einem einzigen Ausbreitungsweg. Dadurch eignen sie sich für sehr große Reichweiten und werden meist mit Lasern im Wellenlängenbereich 1310/1550nm betrieben. Multimode-Fasern (OM4) besitzen einen größeren Kerndurchmesser, über den mehrere Lichtwege gleichzeitig übertragen werden. Sie sind für kürzere Distanzen ausgelegt und werden meist mit kostengünstigeren 850nm-Transceivern betrieben. Tecowin bietet das LWL-Patchkabel LC/SC in beiden Ausführungen an - welche Variante benötigt wird, richtet sich nach dem eingesetzten Transceiver bzw. der zu überbrückenden Distanz.
Welche Dämpfungswerte (Einfügedämpfung und Rückflussdämpfung) haben die Patchkabel?
Die Einfügedämpfung (Insertion Loss) liegt bei maximal 0,13dB für UPC-Steckerendflächen (Singlemode und Multimode) bzw. maximal 0,3dB für APC-Steckerendflächen. Die Rückflussdämpfung (Return Loss) beträgt bei Singlemode-UPC-Steckern mindestens 50dB und bei APC-Steckern mindestens 60dB. Diese niedrigen Dämpfungswerte gewährleisten eine verlustarme, stabile Signalübertragung.
Was bedeutet UPC und APC bei den Steckerendflächen des LWL-Patchkabel?
UPC (Ultra Physical Contact) und APC (Angled Physical Contact) beschreiben die Politur der Steckerendfläche. Bei UPC-Steckern ist die Endfläche leicht gewölbt und gerade geschliffen, bei APC-Steckern zusätzlich in einem Winkel von 8 Grad. Die abgewinkelte APC-Politur reduziert Rückreflexionen noch stärker als UPC und wird bevorzugt in empfindlichen Singlemode-Anwendungen wie CATV oder PON eingesetzt. APC- und UPC-Stecker sind mechanisch nicht miteinander kompatibel und dürfen nicht gemischt werden.
Sind die Patchkabel als Simplex- oder Duplex-Ausführung erhältlich, und welche Kabeldurchmesser gibt es?
Tecowin bietet das LWL-Patchkabel LC/SC sowohl als Simplex-Ausführung (eine Faser) als auch als Duplex-Ausführung (zwei Fasern) an. Erhältliche Kabeldurchmesser sind 0,9mm, 1,6mm, 2,0mm und 3,0mm, je nach Anwendungsfall und Verlegeanforderung.
Welches Mantelmaterial ist für welchen Einsatzbereich geeignet?
Für den Außenmantel stehen PVC, OFNR (Riser), OFNP (Plenum) und LSZH zur Verfügung. PVC eignet sich für die allgemeine Innenverkabelung und bietet gute mechanische Eigenschaften sowie starke Flammwidrigkeit. OFNR-Material wird für Steigleitungen und horizontale Verkabelung in Gebäuden eingesetzt. OFNP-Material besitzt die höchste Flammwidrigkeit und ist für die Verlegung in Lüftungs- und Klimaanlagenbereichen (Plenum-Bereiche) vorgeschrieben. LSZH (Low Smoke Zero Halogen) entwickelt im Brandfall kaum Rauch und keine korrosiven Gase und ist damit die sicherste Wahl für Innen- und Außenverkabelung. Sofern bei der Bestellung kein Mantelmaterial angegeben wird, liefert Tecowin standardmäßig LSZH.
Wie ist die Faser farblich codiert?
Der Außenmantel ist je nach Fasertyp farblich gekennzeichnet: Singlemode-Fasern (OS2) sind gelb, OM4-Multimode-Fasern violett ("Erika-Violet"). Diese Farbcodierung erleichtert die schnelle visuelle Unterscheidung der Fasertypen bei der Verkabelung und Fehlersuche im Rechenzentrum.
Welchen minimalen Biegeradius muss ich beim LWL-Patchkabel einhalten?
Der statische minimale Biegeradius beträgt bei Singlemode-Fasern (OS2) 16mm und bei OM4-Multimode-Fasern 7,5mm. Eine Unterschreitung des Biegeradius führt zu erhöhter Dämpfung und kann die Faser dauerhaft schädigen. Bei der Verlegung sollte daher stets ausreichend Spielraum für Biegungen eingeplant werden.
Wie temperatur- und vibrationsbeständig sind die Patchkabel?
Die Patchkabel sind für einen Temperaturbereich von -40 Grad C bis 80 Grad C ausgelegt und zeigen bei einem Temperaturzyklustest über 21 Zyklen eine Dämpfungsänderung von maximal 0,2dB. Bei Vibrationsbelastung im Bereich von 5-50Hz mit 1,5mm Amplitude beträgt die zusätzliche Dämpfung ebenfalls maximal 0,2dB. Damit eignen sich die Kabel auch für Umgebungen mit erhöhten mechanischen Anforderungen.
