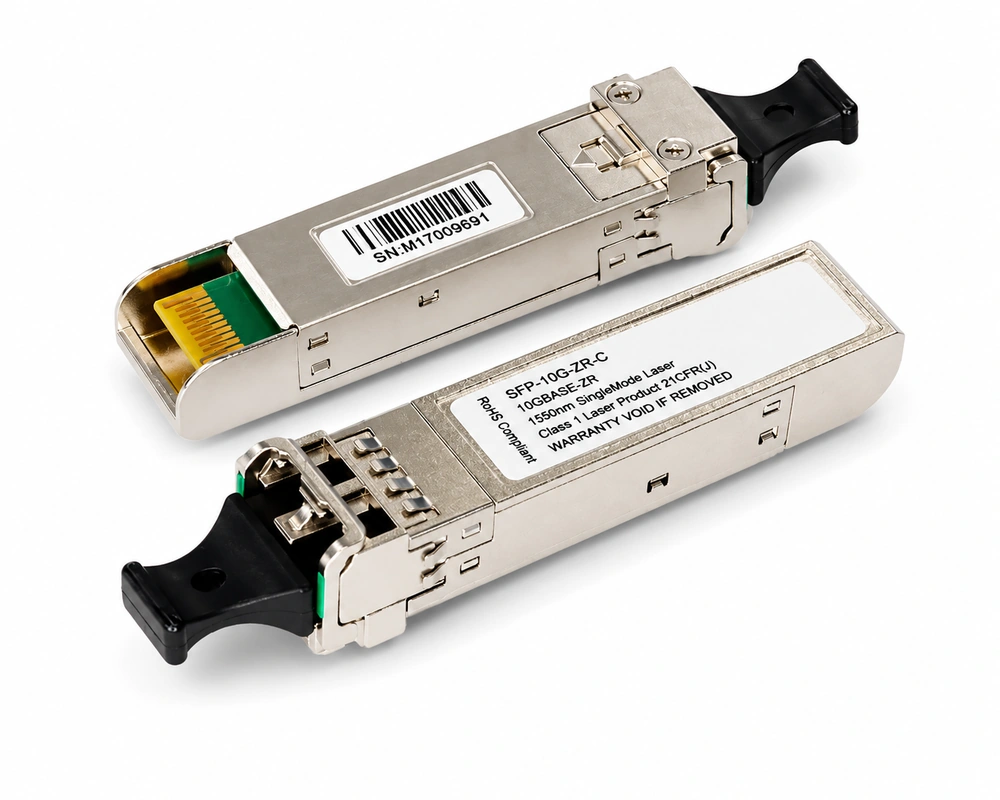

SFP+ 10G ZR

Der SFP-10G-ZR ist ein optisches Steckmodul (Small Form-factor Pluggable Plus) für 10-Gigabit-Ethernet-Verbindungen über Glasfaser. Er überträgt Daten mit bis zu 10 Gbit/s und ist nach dem 10GBASE-ZR/ZW-Standard für Reichweiten von bis zu 80 km über Singlemode-Fasern ausgelegt. Das Modul verwendet einen gekühlten EML-Laser (Electro-absorption Modulated Laser) bei 1550 nm.

Der SFP-10G-ZR eignet sich überall dort, wo 10-Gigabit-Datenverbindungen über sehr lange Distanzen bis 80 km benötigt werden - etwa in Metro-Netzwerken, Weitverkehrsverbindungen (WAN/MAN) zwischen Rechenzentren, Carrier-Infrastrukturen und Telekommunikationsnetzen. Typische Protokolle sind 10GBASE-ZR/ZW, OC-192/STM-64, OTU2 sowie CPRI/OBSAI-Anwendungen in Mobilfunknetzen.

Ja. Der SFP-10G-ZR von Tecowin unterstützt DDM/DOM gemäß SFF-8472. Das bedeutet, dass das Hostsystem in Echtzeit Betriebsparameter wie Temperatur, Versorgungsspannung, Sendeleistung, Empfangsleistung und Biasstrom des Lasers auslesen kann. Das erleichtert die vorausschauende Wartung und vereinfacht die Fehlersuche im Netzwerk erheblich.

Der SFP-10G-ZR arbeitet mit einer Zentralwellenlänge von 1550 nm (Bereich: 1530-1570 nm). Diese Wellenlänge liegt im C-Band und ist für die Übertragung über sehr lange Distanzen bis 80 km über Singlemode-Glasfaser optimiert. Für den Gegenstellen-Transceiver muss ebenfalls 1550 nm verwendet werden.

Der SFP-10G-ZR überbrückt Distanzen von bis zu 80 km über Singlemode-Glasfaser (9/125 µm). Voraussetzung ist eine korrekt verlegte SMF sowie ein passender Gegenstellen-Transceiver. Die hohe Reichweite wird durch den gekühlten EML-Laser und den APD-Fotodioden-Empfänger mit Transimpedanz-Vorverstärker (TIA) erreicht.

Die optische Sendeleistung liegt zwischen 0 dBm und +4,0 dBm. Die Empfangsempfindlichkeit beträgt maximal -23 dBm (bei BER 1E-12 und bis zu 10,3 Gbit/s). Der Übersteuerungspegel liegt bei -7,0 dBm. Damit ergibt sich ein optisches Leistungsbudget von bis zu 27 dB, das für die 80-km-Übertragung erforderlich ist.

Der SFP-10G-ZR nimmt maximal 1,5 W auf. Damit liegt er deutlich über dem Verbrauch kürzerer 10G-Module (SR/LR), was auf den gekühlten EML-Laser mit Peltier-Element (TEC) zurückzuführen ist. Bitte prüfen Sie, ob Ihr Switch-Chassis oder Line-Card für die erhöhte Leistungsaufnahme ausgelegt ist.

Der SFP-10G-ZR verwendet einen LC-Duplex-Stecker (Simplex-LC-Verbinder, zwei Fasern). Er ist mechanisch kompatibel zu allen SFP+-Schnittstellen, die einen LC-Duplex-Anschluss vorsehen. Bitte achten Sie auf saubere Steckverbinder und sauber gereinigte Ferrule, da bei dieser Reichweite und Sendeleistung Verschmutzungen den optischen Pfad stärker beeinflussen als bei Kurzstrecken-Modulen.

Der SFP-10G-ZR ist für Singlemode-Glasfaser (SMF, 9/125 µm) ausgelegt. Multimode-Fasern (OM1 bis OM4) sind nicht geeignet - weder funktionell noch bezüglich der erzielbaren Reichweite. Für Metro- und WAN-Strecken über 80 km müssen die vorhandenen Glasfaser-Verbindungen auf Singlemode-Qualität und Streckendämpfung geprüft werden.

Der SFP-10G-ZR arbeitet im kommerziellen Temperaturbereich (C-Temp) von 0 bis +70 °C Gehäusetemperatur. Der Lagertemperaturbereich beträgt -40 bis +85 °C. Für Outdoor- oder Industrieumgebungen mit erweitertem Temperaturbereich sind Industrial-Varianten erforderlich.

Ja. Der SFP-10G-ZR ist Hot-Pluggable und kann im laufenden Betrieb in den Switch oder Router eingesteckt und entnommen werden, ohne das Gerät neu starten zu müssen. Das vereinfacht den Austausch defekter Module und die Inbetriebnahme erheblich.

Ja. Der SFP-10G-ZR erfüllt die RoHS-Richtlinie (Restriction of Hazardous Substances) und ist frei von gefährlichen Stoffen wie Blei, Quecksilber und Cadmium. Laserseitig erfüllt das Modul die Klasse-1-Anforderungen gemäß IEC 60825-1:2007 sowie 21 CFR 1040.10 und 1040.11. Es geht kein Laserstrahl-Risiko vom Modul aus, solange es ordnungsgemäß betrieben wird. Dennoch sollten Sie nie direkt in den optischen Ausgang des Moduls blicken.

Lagerware versenden wir in der Regel innerhalb von 1-3 Werktagen ab Bestelleingang. Für zeitkritische Anforderungen - etwa bei einem Switch-Ausfall oder defekten Transceiver in produktiven Netzwerken - bieten wir Express-Versand über UPS sowie auf Anfrage unseren Next-Business-Day-Austauschservice an. Sprechen Sie uns für eilige Bestellungen direkt an.

Auf alle Tecowin-Transceiver gewähren wir standardmäßig 3 Jahre Herstellergarantie. Auf Anfrage bieten wir Ihnen zusätzlich eine lebenslange Garantie und Next-Business-Day-Austauschservice an - ideal für geschäftskritische Infrastrukturen, in denen Ausfallzeiten minimiert werden müssen.
